SINETZ的主要功能

  • 项目管径设计及管道保温设计；
  • 泵及风机选型；
  • 项目在役管网改扩建水力学计算；

  • 已建管网水力学评估；

  • 管网多工况及异常工况（泄漏、堵塞、关阀水击等）的水力学评估；

功能特点





  • SINETZ 通过计算分支管网中的压损和热损失来解决工程问题，管道截面包括圆形、矩形截面以及任何由水力直径定义的截面形状；
  • SINETZ 可针对任意复杂程度的管网进行水力学计算，例如单独管段不同流向下的流量及热损计算、节点处的温度压力计算、系统整体流量分布计算；
  • SINETZ支持可压缩及不可压缩流体计算；
  • 采用稳态流动假设对指定管网系统进行计算；
  • 可求解开式与闭式结构的管网系统；

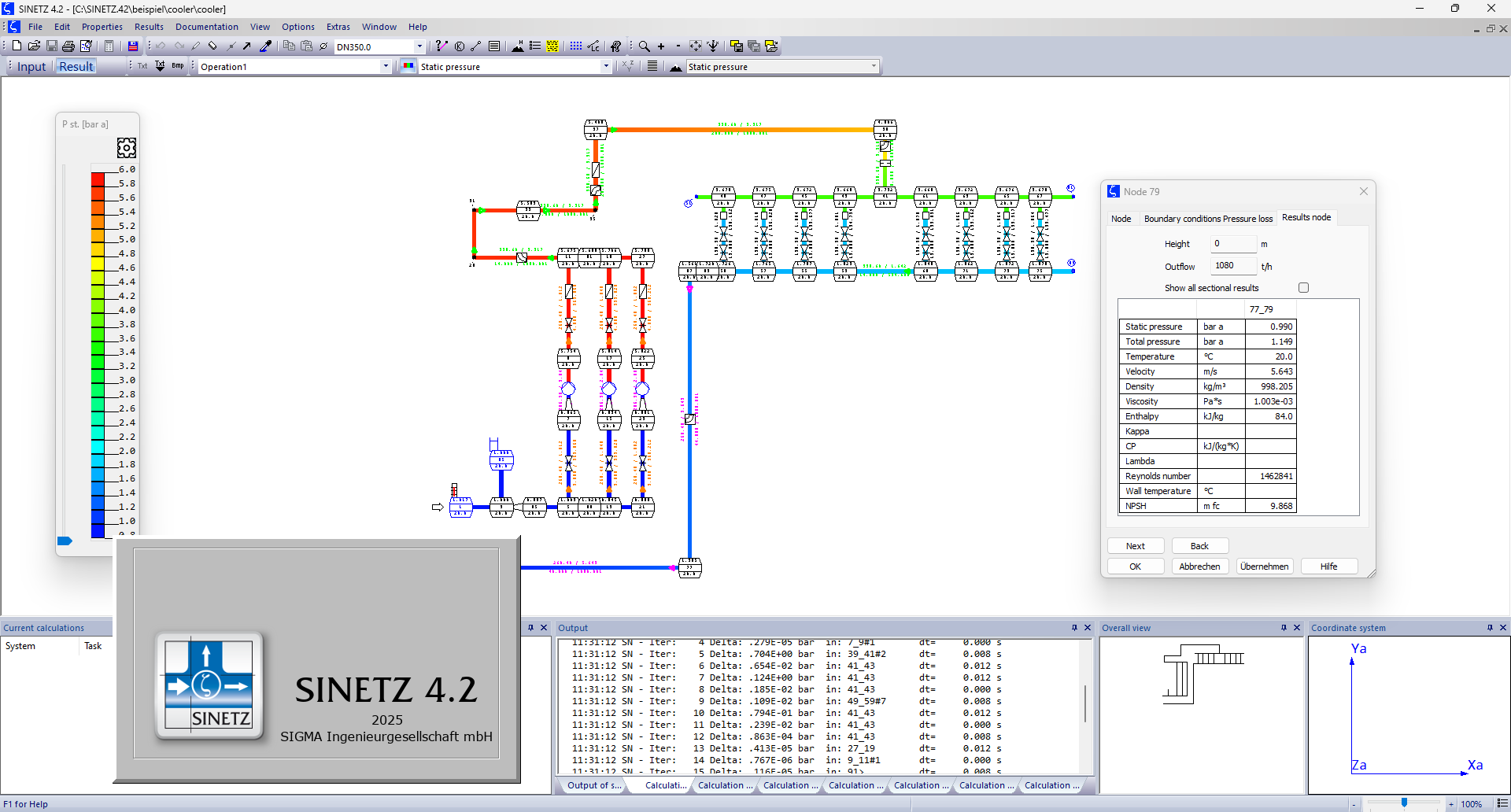

  • SINETZ 图形用户界面（GUI）作为前后处理器，集中管理所有输入操作；
  • 其丰富的控制功能使用户能够轻松校验输入数据，所有计算结果均支持可视化审查，并自动生成专业报告；
  • SINETZ将系统划分为若干管段进行计算，每段管段使用唯一管径，不含分支；
  • 计算参数通过图形界面输入；
  • 计算管网通过用户拖拽鼠标连接图标建立；
  • 图形交互界面提供丰富的附加输入页面如管段长度、节点标高、管件信息、边界条件等；





  • 程序内置相关计算数据库。例如用户输入管道截面及流量后，程序能够自动计算粘滞阻力系数；
  • 主要输入参数能够以图形化显示，并采用对应符号标识不同种类的仪表。用户还可自定义仪表和容器的符号，并将其存储至元件数据库中；

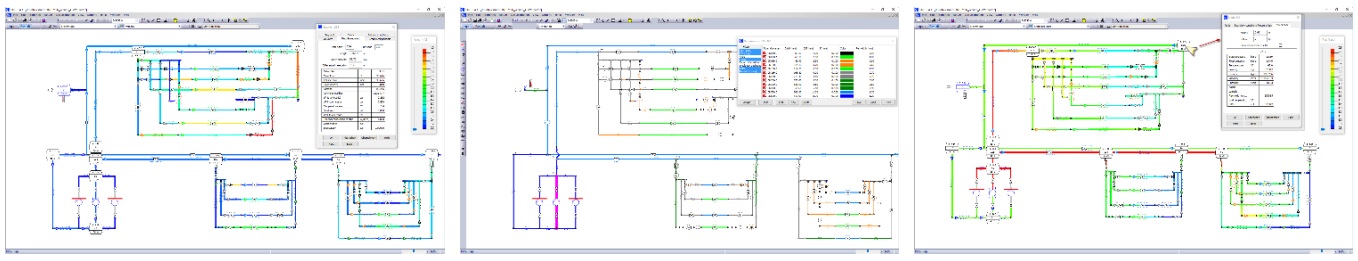

  • 用户可以通过工况输入窗口来定义不同操作状态下的计算工况，并定义诸如流速阀值等参数以实现可视化预警，绝大部分计算结果都能以颜色差异的形式体现在计算网络中，以示区别；

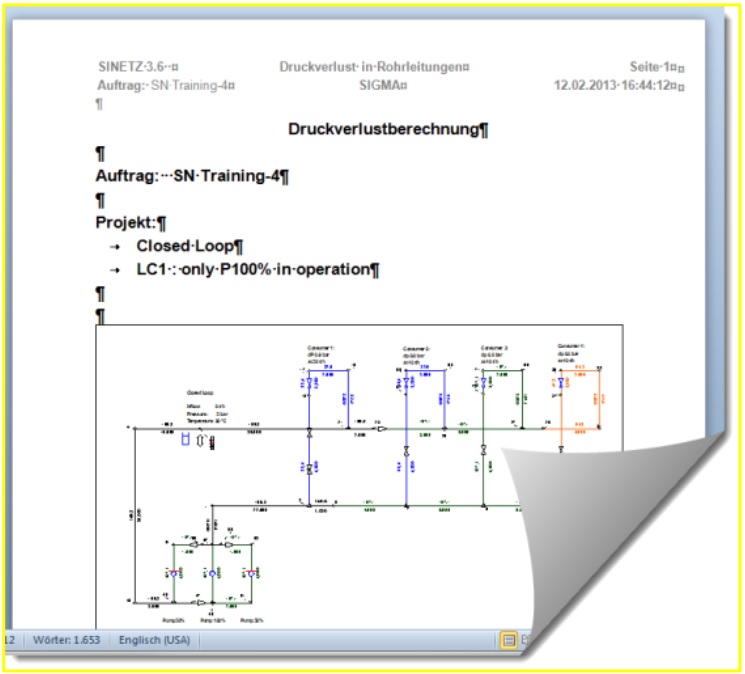

  • 计算结果输出-生成计算报告

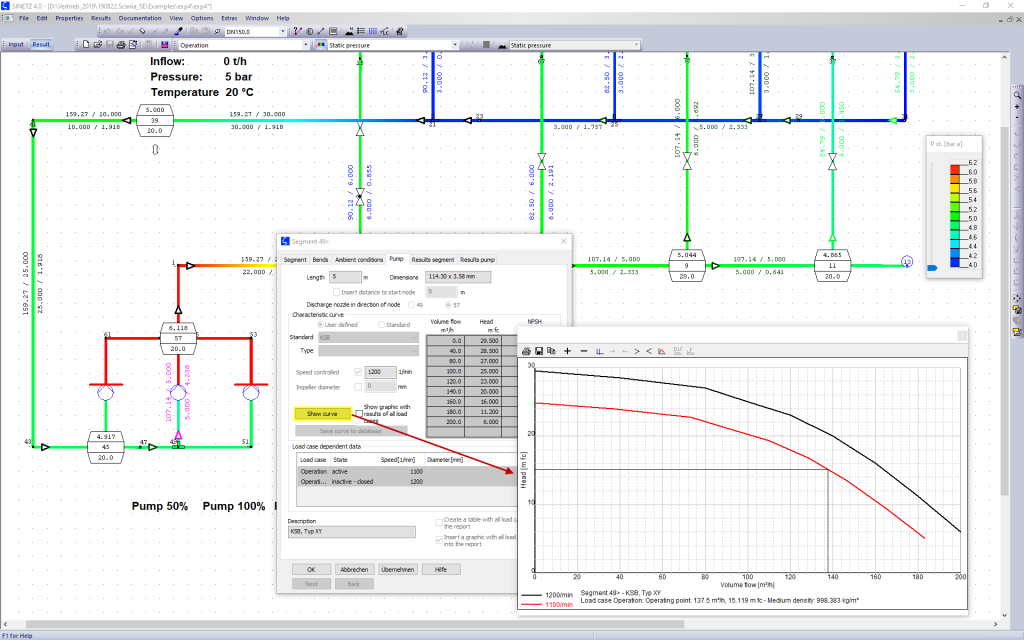

  • 计算结果可通过图形化界面及表格形式呈现，用户可手动选择需要在图表中显示的计算结果，双击节点或管段即可查看详细数据。为便于存档，所有输出文件均可导出为RTF和PDF格式，并支持自定义页眉页脚；
  • 计算结果亦可按照表格形式输出-超标数据自动高亮；





  • SINETZ支持建立最大15000管段及15000个节点的模型；
  • 温度压力曲线可视化；
  • SINETZ支持多工况同步定义及同步计算，以显著降低计算时间；
  • 程序具备对输入数据进行合理性校验，并提供详细的错误提示信息；





  • 单位制：输入/输出可选择不同的单位制系统，如m³/h,kg/s或t/h等；压力可按不同的单位，如bar,mbar,Pa等；
  • 温度压力曲线可视化；
  • 易用性：可定义新项目参数设置模版；鼠标操作即可分别实现放大缩小、平移、旋转功能；撤销及重新执行命令；右键鼠标，可快速访问常用或最近使用的命令；可自行设置个性功能图标；

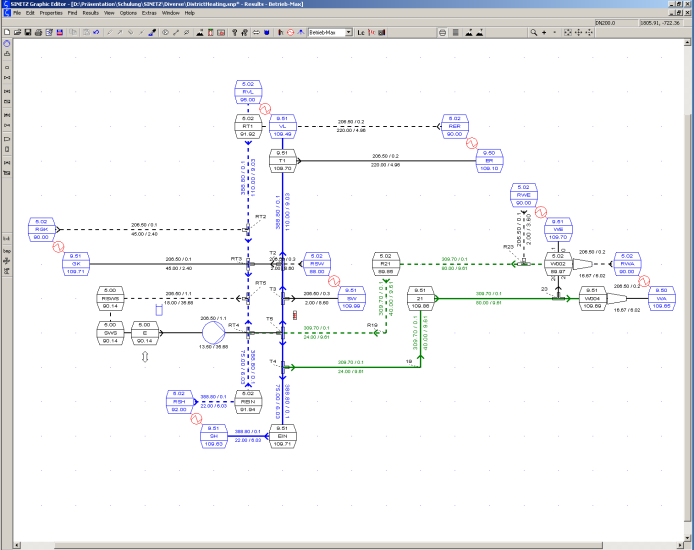

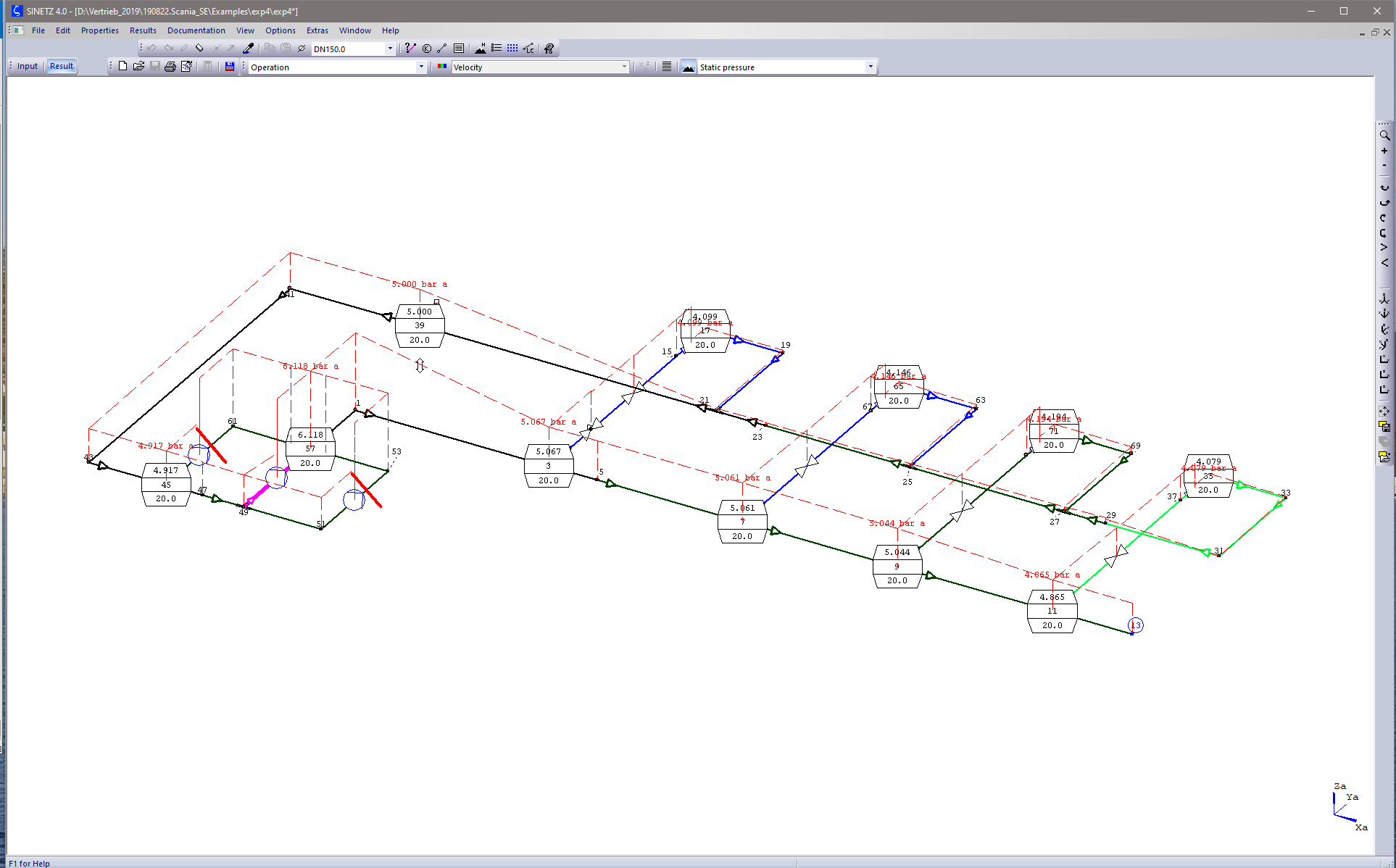

  • 图形功能：支持二维及三维模型设计；支持由CAD类软件导入配管模型；支持全鼠标操作的管网图形化输入。相关设计参数如管段长度、节点标高、管件信息、边界条件等可直接显示在主设计界面中，或由鼠标选中后显示；
  • 支持导入DXF、CSV文件；
  • 支持任意截面管道的分析计算。对于圆形截面，输入外径壁厚；对于矩形截面，输入内宽内高；对于异形截面，可输入水力直径或当量直径；
  • 节点与管段名称自动生成（支持用户自定义修改）；
  • 管段可被赋予管道名称（命名管号）；可通过管号统一编辑数据或校验输入参数；
  • 支持定义区域，如“在役系统”“新扩建系统”等。管段单元可被划分至任意区域；





  • 程序可自动计算变径管（缩径/扩径）、孔板、分支管、三通、Y型管及弯头等管件的局部阻力系数（ζ值），无需用户手动输入。该计算基于管件的几何参数和流体流动状态；
  • 仪表/管件的阻力系数可通过ζ值或Kv值输入，并以专用符号在界面中直观显示；
  • 程序提供多种仪器设备的专用符号表示；
  • 程序可使用由用户自定义的仪表阻力系数（ζ值）数据库；
  • 阻力系数（ζ值）标准值（数据库，与公称直径对应）会随着管径的修改而自动调整；
  • 当设置有止回阀时，程序能够根据流向的改变而自动开启或关闭止回阀；
  • 程序支持设置带指定出口压力的减压阀；
  • 阻力系数（ζ值）可独立于流速、体积流量或质量流量进行定义；
  • 可通过设定质量流量来定义调节阀特性；

泵与风机

  • 泵/风机设备通过性能曲线定义，并在程序界面中以专用符号显示；
  • 泵曲线可以从用户自定义数据库读取；
  • 泵、风机可由工况控制激活；
  • 支持根据载荷工况设定泵转速和叶轮直径，并通过迭代计算自动适配泵性能曲线；
  • 当必要参数输入完成后，程序能够自动校核泵的汽蚀余量NPSH；
  • 对于转速可调的泵，可通过指定目标工况点来自动计算所需的泵转速；

压力容器

  • 设备可定义多个独立的连接点，每个连接点均可单独设置阻力系数（ζ值）；
  • 设备内部多个独立点可自由组合以模拟真实的介质流动，如换热器内部管程、壳程介质的模拟；

保温

  • 支持输入地面敷设管道及埋地管道（圆截面）的保温；
  • 支持输入与随温度而变化的保温材料导热系数；
  • 可为管道本体、保温层、保温外套层及埋地管道周围土壤分别定义导热系数；

工况设置-操作状态及边界条件

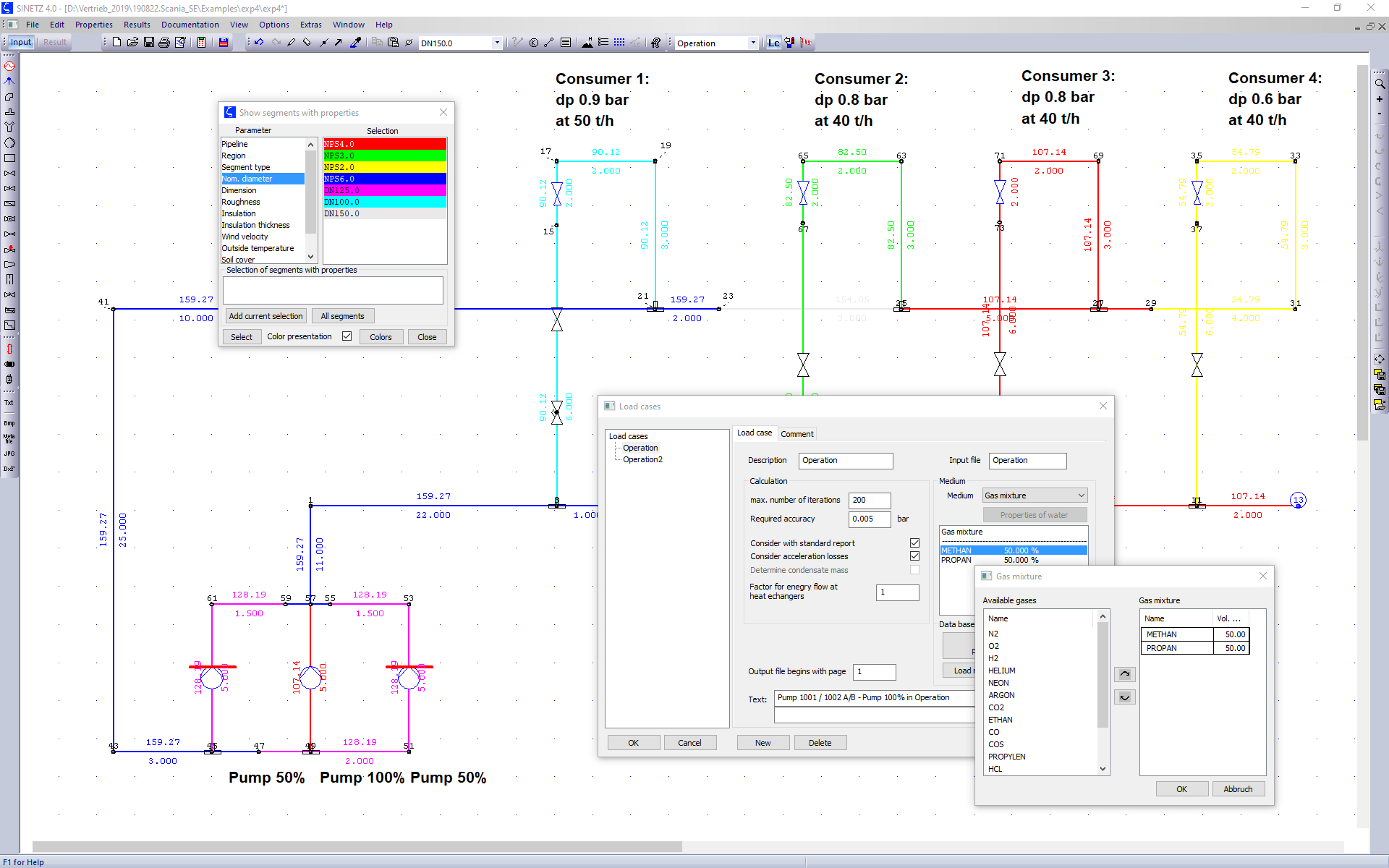

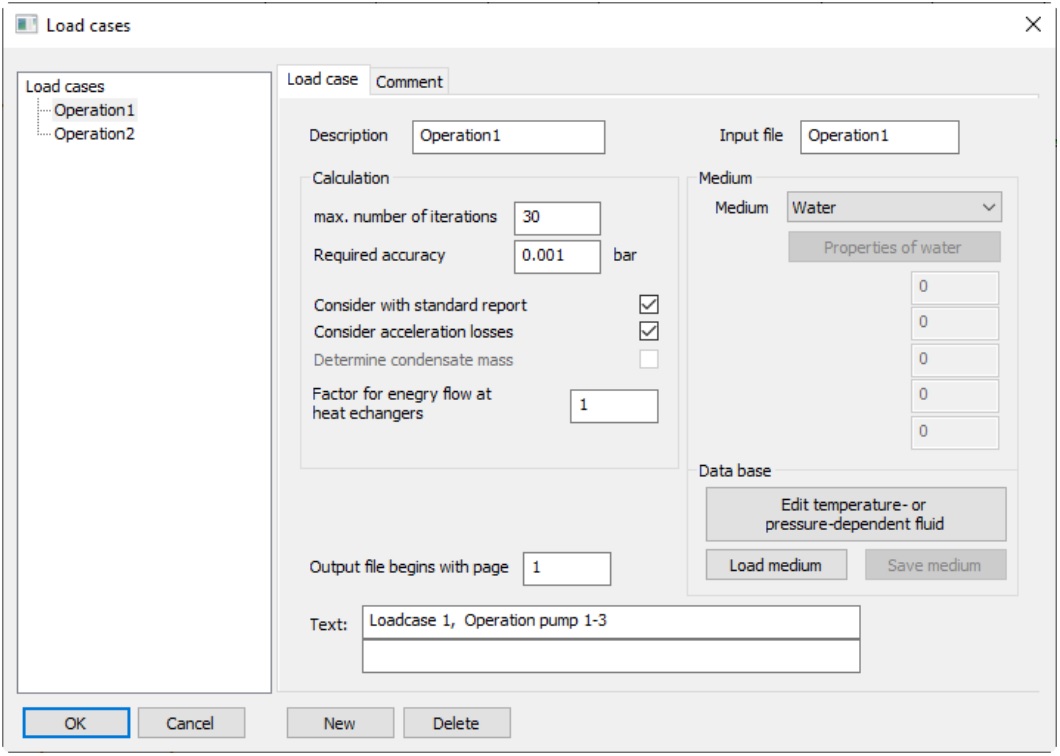

  • 程序允许模拟多种操作状态。每种操作状态需要定义一个工况及一种介质；
  • 可独立输入多组不同的压力、温度、介质及边界条件，以模拟多种运行状态（但需确保系统方程不超定或欠定义）；
  • 可根据实际工况条件决定泵或风机的启停；
  • 节点能量流工况化管理；
  • 管件/仪表的阻力系数或压降可针对某个载荷工况单独输入，以根据需要在特定条件下开启/关闭系统的某个区域，实现多操作状态模拟；
  • 支持基于载荷工况输入外部环境参数（如风速、环境温度或土壤温度）；

计算特性

  • 支持分析任意复杂程度的管网；
  • 支持计算任意截面；
  • 程序基于模型规模自动完成流量/压力迭代计算初值预估；
  • 在可压缩流体分析中，程序能自动完成管段离散化；
  • 泵和风机计算时程序自动调用其性能曲线（计算或数据库）；
  • 允许每个管段基于复杂流动状态（层流、湍流、逆流）定义多个ζ值；
  • 程序自动计算直角分支、斜接分支及主管段的局部阻力系数（ζ值），并考虑圆角的影响；
  • 程序自动计算Y型分支管段的局部阻力系数（ζ值）；
  • 程序自动计算弯管、异径管的局部阻力系数（ζ值）；
  • 程序支持计算复杂形式弯管的局部阻力系数（ζ值）：弯管是矩形截面的；弯管带导流板的；弯管由用户自定义的；
  • 程序根据EN ISO 5167-2:2003及FDBR标准计算孔板在给定开孔布局下的局部阻力系数（ζ值）；
  • 程序根据EN ISO 5167-2:2003设计孔板尺寸；
  • 可依据FDBR标准进行计算多孔板的局部阻力系数（ζ值）；
  • 给定质量流量调节阀的局部阻力系数（ζ值）可通过迭代计算确定；
  • 给定质量流量止回阀的局部阻力系数（ζ值）可通过迭代计算确定；
  • 支持气体混合物压缩因子随压力与温度变化的计算；
  • 根据 DIN EN ISO 12241 标准，计算埋地管道与地面敷设管道的保温层热损失；
  • 当环境温度高于介质温度时，程序将计算通过保温层传入的热量导致的介质温升；
  • 可通过管网能量流分布及终端温度（区域供热行业相关）迭代计算得到通过换热器所需的质量流量；
  • 可计算加热升温工况下的冷凝水量（近似计算）以及稳态运行工况下的冷凝水量；
  • 具备管道尺寸自动优化功能；

输出结果及报告

  • 输出结果可以英文或德文显示；

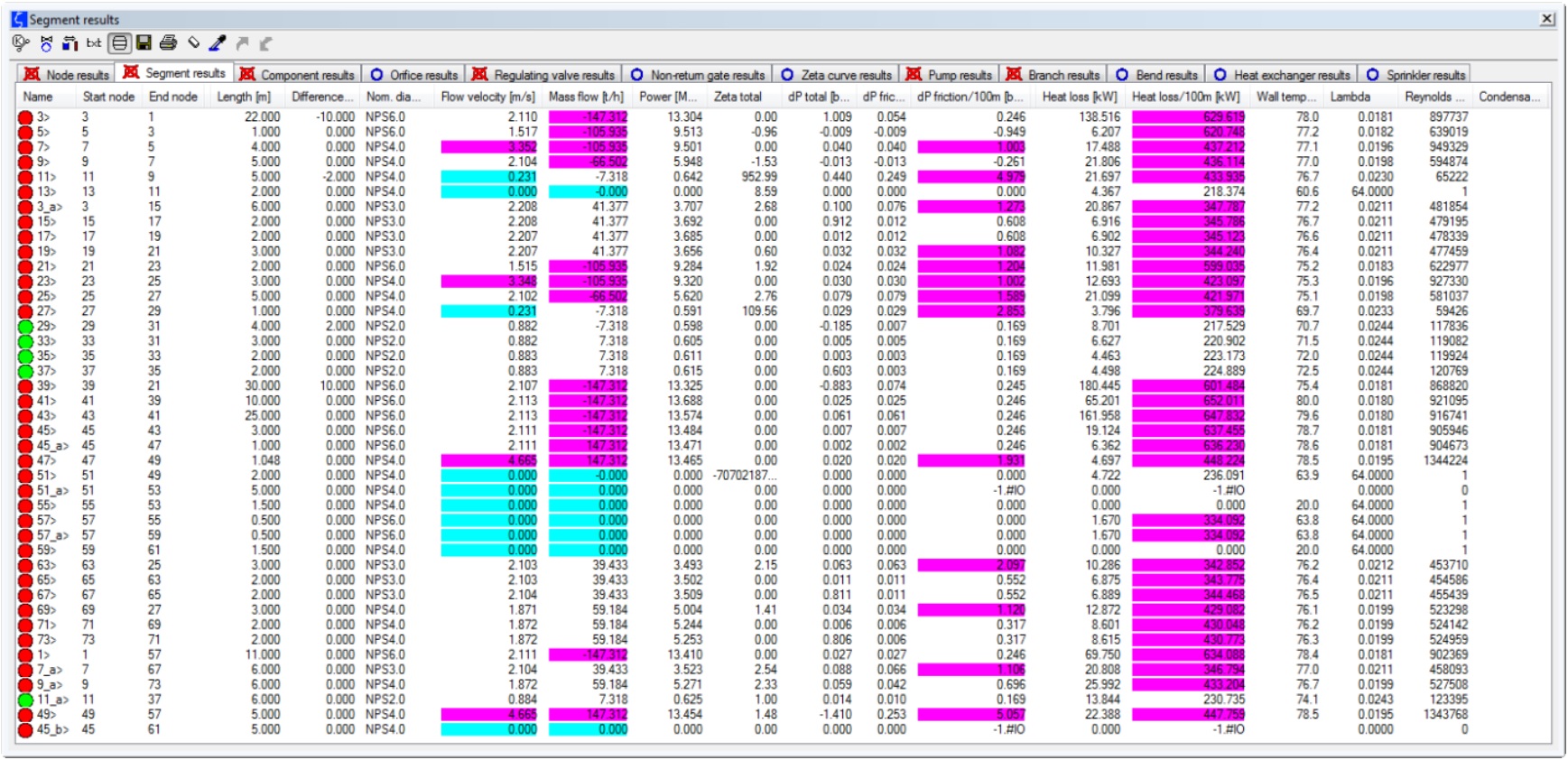

  • 所有的计算结果都能按图形化及表格形式体现。计算结果文件以ASCII格式生成；
  • 支持替换公司Logo或自定义文本字段，方便进行个性化编辑；
  • 用户可自定义控制每个节点或管段在主页面上显示的数据内容；
  • 用户可自定义控制每个节点或管段在主页面上显示的参数种类；
  • 支持通过属性命令将节点与管段的结果以工具提示（Tooltip）形式展示，且提示内容可完全自定义；

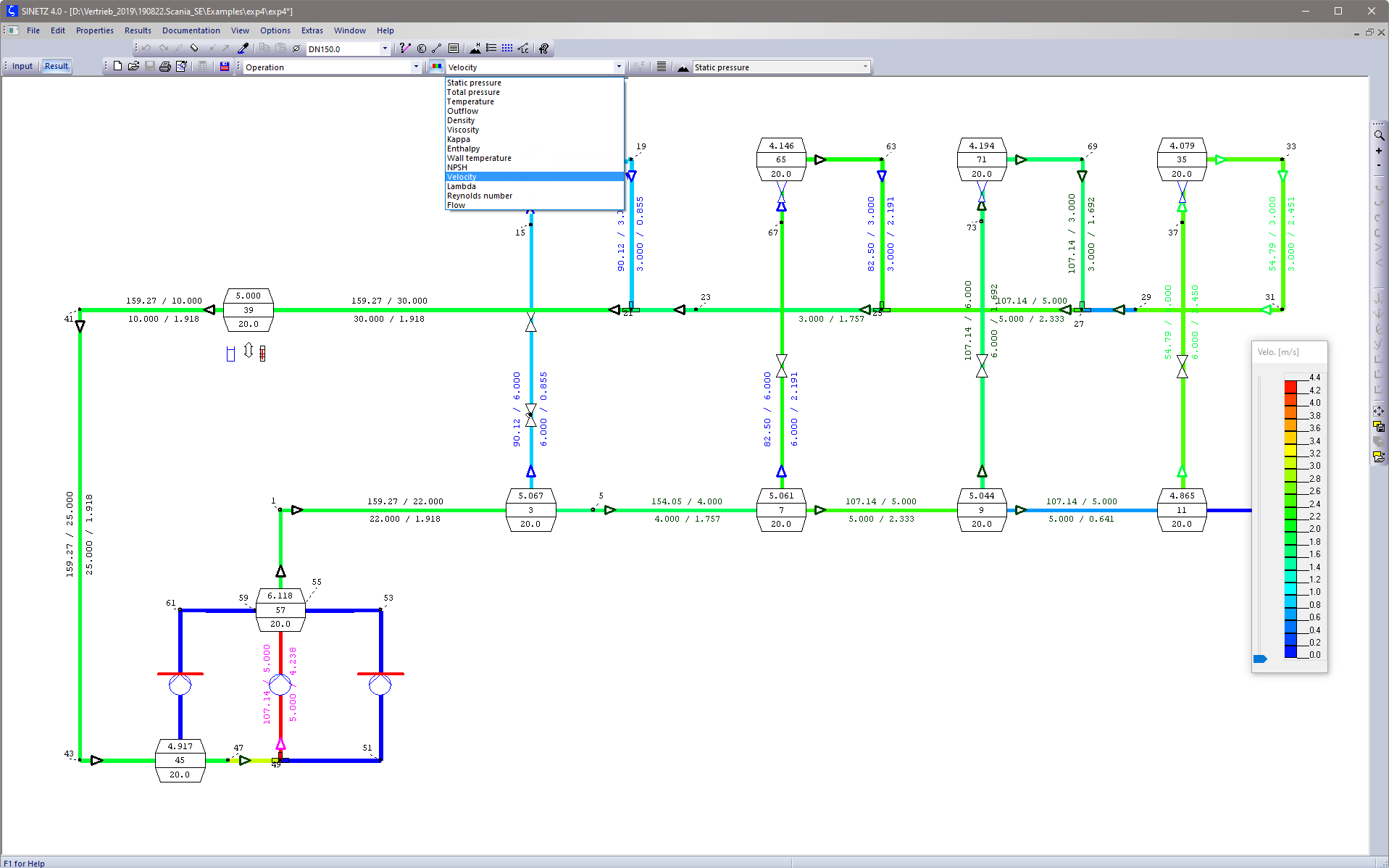

  • 临界速度能够以彩色着重显示；
  • 临界参数如流速，质量流量，压损，温度损失等可在计算表格中显示；
  • 各节点的标高可按图形曲线形式呈现；
  • 压力曲线可按图形形式呈现；
  • 温度曲线可按图形形式呈现；
  • 支持以图表形式展示节点序列的任意计算结果，并可在一张图中叠加多种结果类型（如静压与总压）。这些结果图表可自动纳入标准文档或用户自定义计算报告；
  • 支持将图形输出至打印机/大幅面绘图仪、剪贴板或文件（图元文件/DXF格式）；
  • 可以将管线、独立视图及区域打印在同一张纸上；

数据库-通过输入对话框或ASCII编辑器来对数据库进行编辑。SINETZ数据库包含以下参数：

  • 管道尺寸；
  • 异径管尺寸；
  • 管道材质；
  • 保温材质；
  • 阻力系数ζ值或kv值（管件）；
  • 泵曲线，风机曲线；
  • 可压缩介质参数（气体及混合物）；
  • 不可压缩介质、其他介质参数；
  • 支持泵性能数据（CSV文件）的批量导入；
  • 常用尺寸文件可存储为模板，便于在新项目中快速调用（例如管道等级）；

物性库

  • 纯水——IAPWS-IF97（1997年国际水蒸气性质协会标准）水蒸气物性计算模型；
  • 蒸汽——IAPWS-IF97（1997年国际水蒸气性质协会标准）水蒸气物性计算模型；
  • 恒定流体——输入恒定的比热容、介质密度及粘度；
  • 温度敏感流体——输入基于温度变化的比热容、介质密度及粘度；
  • 压力敏感流体——输入基于压力变化的比热容、介质密度及粘度；
  • 任意气体——输入气体常数、定压比热、等熵指数、动力粘度或真实气体因子（压缩因子）；
  • 混合气体——数据库（默认或自定义）读取；
  • 烟气——需输入水和二氧化碳的质量分数；
  • 空气；
  • 氦气；
  • 甲烷；
  • 氮气；

其他输入

  • SINETZ支持在管网系统中设置洒水喷头（Sprinklers）并进行对应水力学计算；
  • 喷嘴（洒水喷头）可选择输入喷头常数，或者指定阻力与背压；

文档及表格

  • SINETZ集成自动化报告生成功能；
  • SINETZ报告生成模块基于默认模版或用户自定义模板来创建包含输入数据和输出结果的计算报告；
  • 计算文件可以导出为pdf格式或rtf格式，可由用户定义页眉页脚；
  • 节点和管段结果可按列表汇总，过滤器功能可对数据进行分类排序等操作，生成的列表文件可以是rtf，html或txt格式；
  • 报告生成模块可根据默认模板自动生成标准计算报告；
  • 报告生成模块可根据默认模板将计算数据导出到office程序中（例如MS word）；
  • 报告生成模块可根据默认模板汇总生成节点和管件全工况计算结果；

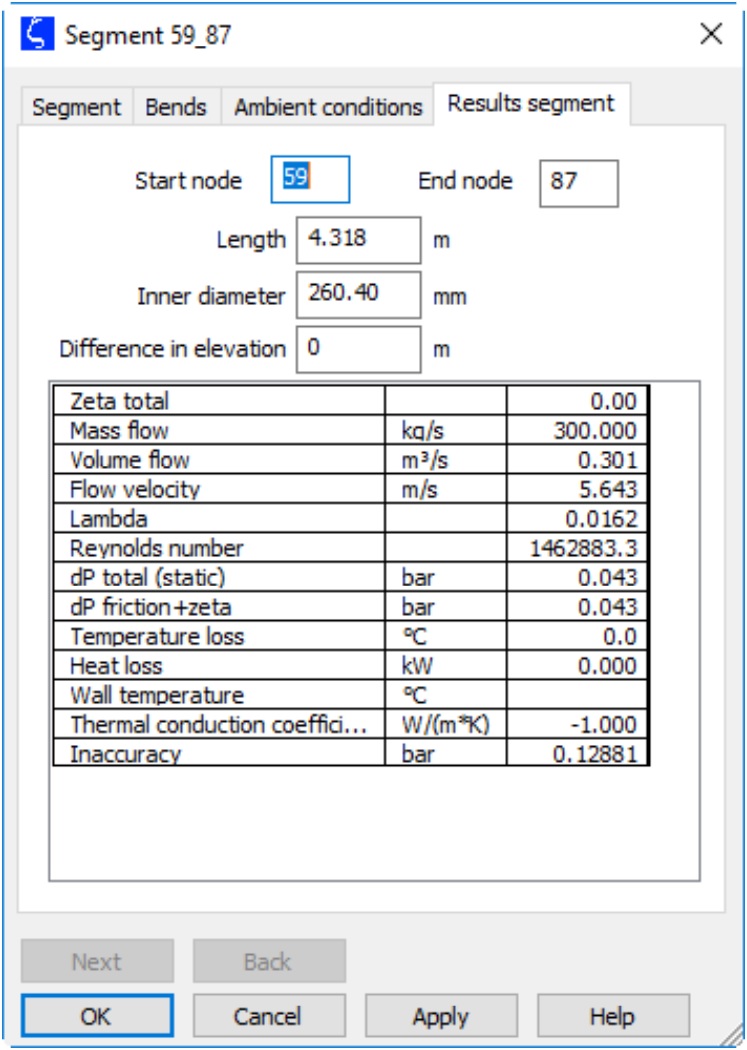

管段参数汇总（初值+计算）

  • 管段ζ值求和；
  • 流量；
  • 流速；
  • 摩擦系数Lambda；
  • 雷诺数；
  • 压力变化；
  • 温变；
  • 保温层温变；

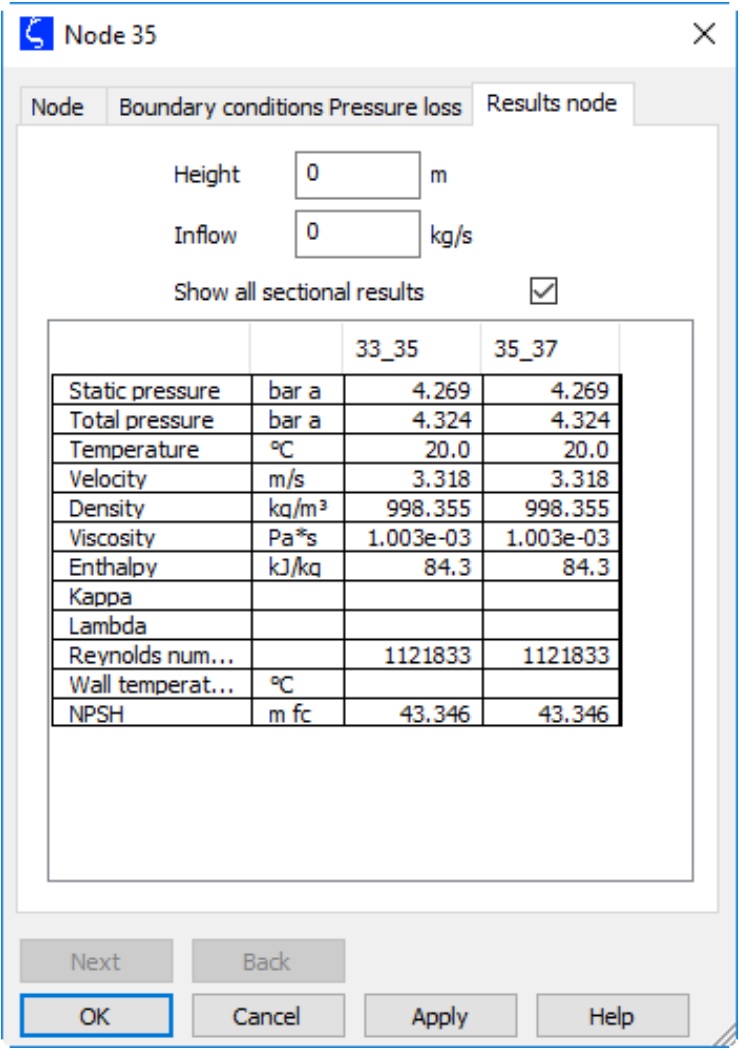

节点参数汇总（初值+计算）

  • 压力；
  • 温度；
  • 总流入及总流出；
  • 介质密度及粘度；
  • 焓值；
  • 可用汽蚀余量；
  • 上述数据可在每个管段每个节点页面上显示。通过这些参数可以了解节点流速变化以及对节点前后静压力的影响；

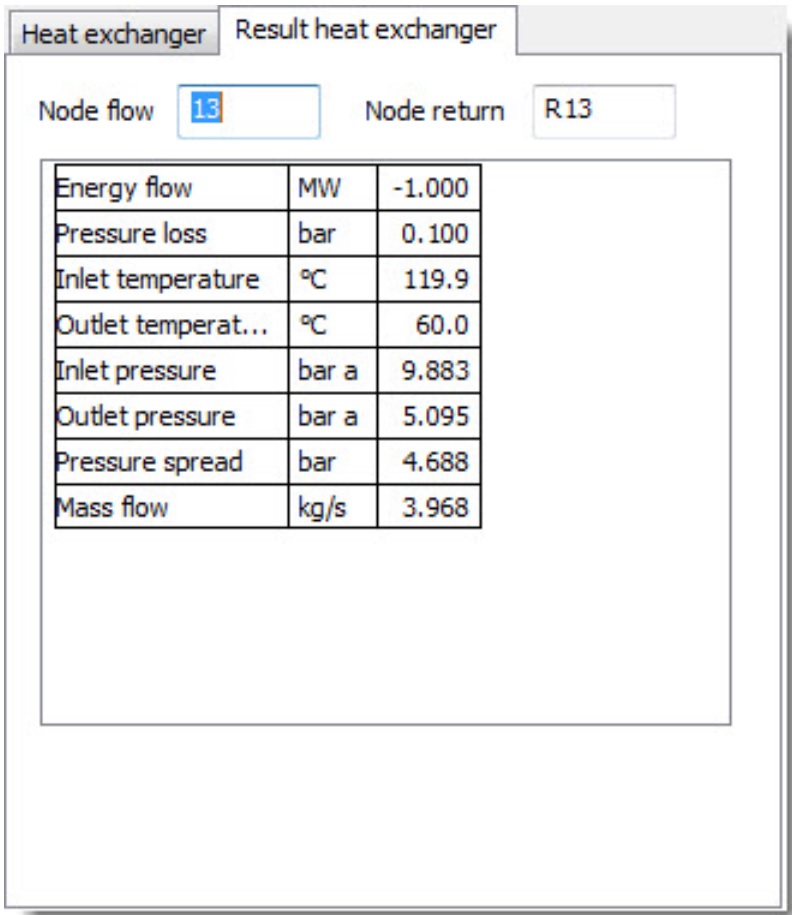

换热器质量流量计算表（考虑压损）

  • 换热器进口压力计算；
  • 换热器出口压力计算；
  • 进出口温度；
  • 进出口压差；
  • 最低需求流量；
